2CY不锈钢齿轮润滑泵
2CY不锈钢齿轮润滑泵
分类: 齿轮润滑泵
型号: 2CY
详情

产品概述

2CY系列普通齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度在10。E(75C.S.t)以下,温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵,可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体,如汽油、苯等。

本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。


型号说明

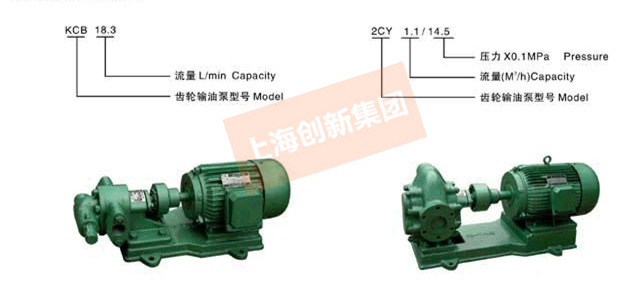

2CY系列齿轮油泵型号说明


结构说明

本系列泵主要由:左、右泵盖、泵体、主、被动齿轮轴、轴套、轴承、油封等零件组成.

轴封可根据用户需要选用骨架油封或柔性石墨填料及机械密封三种形式。


适用范围

适用于输送不含固体颗粒和纤维、无腐蚀性、温度不高于 200 ℃,粘度为 5~1500cst 的润滑油活性质类似润滑油的其它液体,并适用于液压传动系统,本产品适用于造船行业用于输送燃油、润滑油循环、装船、卸船。


用途

在输油系统中可用作传输,增压泵;

在燃油系统中可用作输送、加压、喷射的燃油泵;

在液压传动系统中可用作提供液压动力的液压泵;

在一切工业领域中,均可作润滑油泵用;


结构特点

2CY 型齿轮油泵主要由齿轮、轴、泵体、泵盖、轴承套、轴端密封等部件组成 。齿轮经氮化处理有较高的硬度和耐磨性。与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。

泵内四个轴承套在泵内浮动安装,随工作压力大小自动调整端面间隙,因此泵的压力稳定,输出流量脉动小,溶积效率高。

从主轴外伸端向泵看,为顺时针旋转。


齿轮油泵结构说明

本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。

1、泵体、前后盖等零件为灰铸铁件,齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。

2CY系列齿轮式润滑泵自身不带安全阀,用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列齿轮式输油泵在后泵盖或泵体上方装有安全阀,当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压沖击时安全阀就会自动打开,卸除部分或全部的高压液体回到吸入腔,从而对泵及管道起到安全保护作用。

3、轴承。

2CY系列齿轮式润滑泵全部采用DU轴承;可根据用户要求采用锡青铜轴承。&0818.3-83.3、2CY1.1齿轮式输油泵采用DU轴承;可根据用户要求采用锡青铜轴承。

KCB133-960、2CY8-60齿轮式输油泵有采用DU轴承,锡青铜轴承和滚动轴承三种结构,需在订货时注明。订货时未注明者均按DU轴承结构供货。

轴承为内置型式,依靠被输送介质进行润滑;011轴承和锡青铜轴承能在非润滑性介质中工作。

4、轴封。

本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。

a. 骨架油封:骨架油封的特点是维护、更换方便,成本低,但寿命较短。丁晴胶骨架油封适用于1001:以下工作环境;氟橡胶骨架油封适用于200℃以下工作环境。

b. 1机械密封:机械密封的特点是密封可靠、寿命长,成本高。机械密封的基体用不锈钢制造, 动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造,使用温度在200℃以下。

c. 填料密封:填料密封仅用于高温油泵,其特点是耐高温,有少量泄漏。使用过程中需根据泄漏情况经常进行调整,使用温度在250℃:以下。

上海创新集团用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。

5、进、出油口型式:

2CY系列齿轮式润滑泵进、出油口为与口径对应的英制管螺纹(G),直接制作在泵体上。

KCB18.3-200、2CY1.1-12齿轮式输油泵配带管螺紋口的腰形法兰;其余泵不配带法兰,当用户需要配带法兰时,应在订货中注明。

6、泵与电机用弹性联轴器连接,并安装在公共底盘上。
