IS系列单级离心泵
IS系列单级离心泵
分类: 离心泵
型号: IS系列
流量: 6.3-460m³/h
扬程: 4.1-132m
功率: 0.55-110KW
详情

产品概述

IS型泵是卧式单级单吸清水离心泵,供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之一。

该泵结构简单,性能可靠,体积小、重量轻,抗腐蚀性能好,电耗低,使用维修方便。

IS型泵通用性广,全系列工140种规格,但只用四种轴;同一规格的轴,轴承、轴封、叶轮紧固件等均能互换;全系列泵的悬价也只有四种。

泵转速分为2900和1450转/分两种。

性能如下:             2900转/分        1450转/分

最大流量:             240立方米/分   400立方米/分

最高总扬程:         125米                55米

最高转速:             3500转/分(用于60调波电源时,叶轮直径所有减少)

最高工作温度          80慑氏度

允许吸入管路压力   0.3MPa.泵的最高使用压力1.6MPa

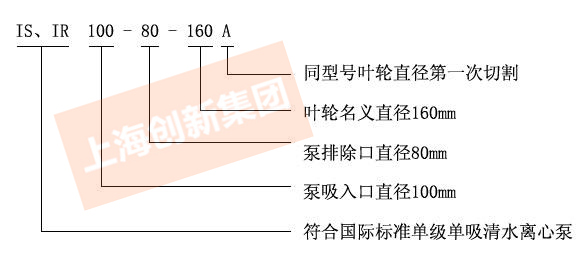

IS型卧式单级单吸清水离心泵型号意义

IS型单级单吸离心泵型号意义

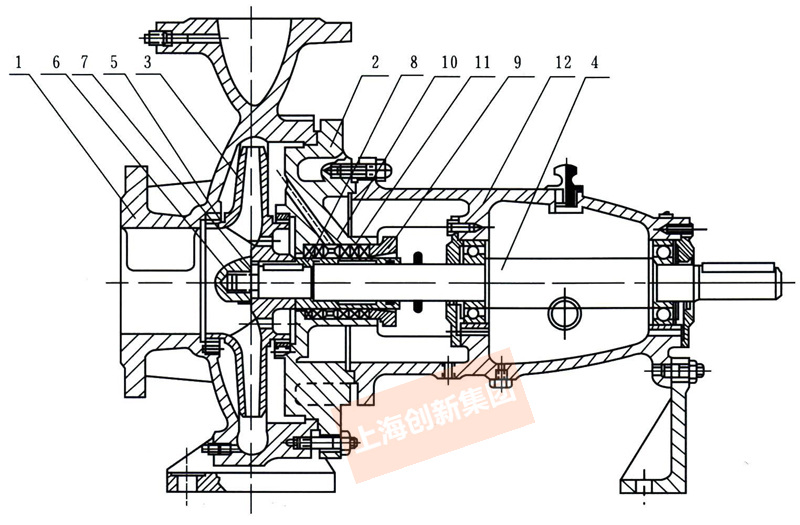

IS型卧式离心泵结构

IS型卧式离心泵结构

1 泵体 2 泵盖 3 叶轮 4 轴 5 密封环 6 叶轮螺母 7 止动垫圈 8 轴套 9 填料压盖 10 填料环 11 填料 12 悬架轴承部件


IS、IR型离心泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套及悬架轴承部件(12)等所组成。

IS、IR型泵的泵体和录盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。 泵的壳体(即泵体和泵盖)抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。 泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡,則装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,則很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。

离心泵的叶轮如没有平衡孔, 由于叶轮背面液体压力大于大气压,因而不存在漏汽问題,故可不装填料环。 为避免轴麿损,在轴通过填料腔的部位装冇轴套保护,轴套与轴之间装有0形密封困,以防止沿着配合表面进气或漏水。 泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向旋转。


使用说明

装配与拆卸 泵在装配前应首先检壹零件有无影响装配的缺陷,并擦洗干净,方可进行装配。

1、予先可将各处的连接螺栓,丝堵等分别拧紧在相应的零件上。

2、予先可将0形密封圈、纸垫、毛毡等分别放置在相应的零件上。

3、予先可将密封环和填料、填料环、填料压盖等依次装到泵盖内。

4、将滚动轴承装到轴上,然后装到悬架内,再合上压盖,压紧滚动轴承,并在轴上套上连接螺栓。

5、将轴套装在轴上,再将泵盖装在悬架上,然后再将叶轮、止动垫围.叶轮螺母等装上并拧紧。最后将上述组件装到泵体内,并拧紧泵体、泵盖上的连接螺栓。

在上述装配过程中,一些小件如平键、档油盘、档水團轴套内0形密封围等容易遣漏或装钳顺序,应特别注意。 泵拆卸顺序基本上可按装配顺序的反向进行。 安装 泵安装的好坏对泵的运行和寿命有重要影响,所以安装和校正必须仔细进行。泵的外形及安装尺寸。


1、安装和校正:

1-1、清除底座上的油腻和污垢,把底座放在地基上。

1-2、用水平仪检查底座的水平度,允许用楔铁找平。

1-3、用水泥浇灌底座和地脚螺栓孔眼。

1-4、水泥干固后应检查底座和地脚螺栓孔眼是否松动,合适后拧紧地脚螺栓,重新检查水平度。

1-5、清理底座的支持平面,水泵脚及电机脚的平面,并把水录和电机安装到底座上去。

1-6、联轴器之间应保持一定的间隙,检查水泵轴和电机轴中心线是否一致,可用薄垫片调整使其同心。

1-7、测量联轴器的外园上下,左右的差刖不得超过0.1mm,两联轴器端面间隙一周上最大和最小的间咪差别不得超过0.3(mm


2、安装说明:

2-1、泵的安装高度,管路的长度.直径、流速应符合计算,力求减少不必要的损失。

2-2、长距输送时应取较大的管径,泵的管路应有自己的支架,不允件管路的重量加在泵上,避免把泵压坏。

2-3、排出管路如装逆止阀应装在闸阀的外面。
