DL系列立式多级离心泵
DL系列立式多级离心泵
分类: 离心泵
型号: DL系列
流量: 4.2-504m³/h
扬程: 24-240m
功率: 1.5-450kw
详情

产品概述

DL型立式多级离心泵是上海创新集团根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品。该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等特点,更好地满足了用户的使用要求。

另外,本型泵在结构上采用了立式、分段形式,且运转安全、平稳、寿命长、占地面积小,安装维修方便。可输送清水或物理化学性质类似于清水的无腐蚀性介质,其固体不溶物体积不超过单位体积的0.1%,如介质带有细小颗粒的请在订货时予于说明;

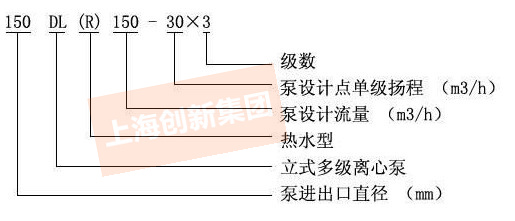

DL型立式多级离心泵型号意义

DL系列立式多级离心泵型号意义


DL型立式多级离心泵适用范围

该型泵特别适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的排水及消防用水、远距离输送及生产工艺循环中用水等。


DL型立式多级离心泵产品特点

1、水力模型先进:效率高,性能范围广。

2、结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。

3、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。

4、运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。

5、立式结构,占地面积小。


DL型立式多级离心泵使用条件

1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;

2、DL立式多级离心泵使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供更为可靠的产品;

3、介质使用温度-15℃~120℃;

4、最大系统工作压力≤2.5MPa;

5、周围环境温度应低于40℃,相对湿度低于95%。

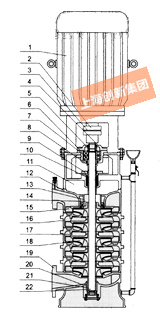

DL型立式多级离心泵结构图


序号

名称

材料或型号

序号

名称

材料或型号

1

电     机

Y系列(V5)4极

12

出  水 段

HT200

2

联 轴 器

HT200

13

平  衡 套

HT200

3

弹 性 块

橡     胶

14

平  衡 鼓

HT200

4

轴承压盖

HT200

15

末级导叶

HT200

5

轴承并帽

45

16

中      段

HT200

6

轴  承 盒

HT200

17

导      叶

HT200

7

轴      承

180系列

18

叶     轮

HT200

8

挡  水 套

45

19

出  水 段

HT200

9

石棉压盖

HT200

20

下  轴 套

45

10

石      棉

石      棉

21

下  轴 承

铜合金

11

填料函体

HT200

22

45、2Cr13



结构说明

DL型立式多级离心泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承,上部为角接触球轴承,DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封,用户可根据需要选择(上海创新集团产品:潜水排污泵XBD消防泵)。

DL型立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。

1、DL立式多级离心泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;

2、DL立式多级离心泵的吸入口和出水口在同一中心线上,简化管路的连接;

3、根据实际情况,DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向;

4、根据实际情况,DL型立式多级离心泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;

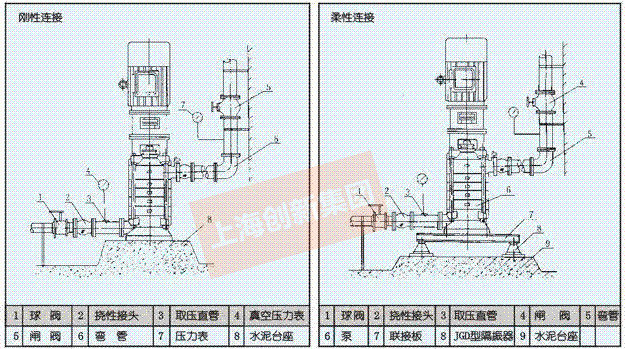

DL型立式多级离心泵安装方式

DL型立式多级离心泵安装方式


DL型立式多级离心泵安装说明

1.安装前检查水泵和电机的完好情况。

2.泵安装位置应尽可能靠近水源处。

3.泵与底座安装有两种方式,一种是直接装在水泥基础上的刚性连接,另一种是采用JGD型减振器安装的柔性连接,具体方法见安装示意图所示。

4.直接安装可将泵安放在基础上垫高30~40毫米(准备充填水泥浆之用),然后进行校正,并穿好地脚螺栓,充填水泥砂浆,经3~5天水泥干涸后,重新校正,待水泥完全干涸后,拧紧地脚螺栓的螺母。

5.安装管路时,进、出水管路都应有各自的支承,不应使泵的法兰承受过大的管路重量。

6. 泵用于有吸程场合,进水管端应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象存在。

7.在进口管路上最好装有过滤网,以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍,以保证液体的自由畅通。

8.为了维护和使用方便安全,在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证泵在额定范围内运行,确保泵的正常运行和使用寿命。

9.进口如需扩径连接,请选用偏心异径管道接头。
