GDL多级管道离心泵
GDL多级管道离心泵
分类: 离心泵
型号: GDL型
流量: 2-192m³/h
扬程: 24-230米
功率: 1.1-150KW
详情

产品概述:

GDL型立式多级管道泵是创新集团在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据JB/TQ6435-92标准设计制造的新一代产品。

 水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封,用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

上海创新集团GDL型立式多级管道泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

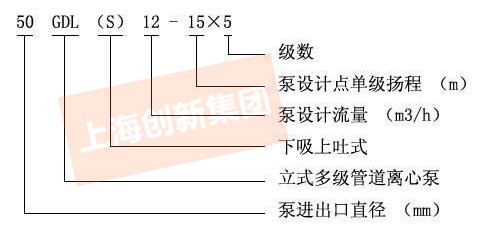

GDL型多级立式管道多级泵型号意义:



产品用途:

GDL型立式多级管道泵主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。


GDL多级管道泵产品特点

1、GDL多级管道泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心,因而运行平稳、振动小、寿命长。

2、GDL多级管道泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便

3、电机外加防雨罩可直接置于室外使用,而无需建造泵房,大大节约基建投资。

4、GDL多级管道泵扬程可通过改变泵级数(叶轮数量)来满足不同要求,故适用范围广。

5、轴封采用硬质合金机械密封,密封可靠,无泄漏,机械损失小。

6、高效节能,外形美观。

7、注50口径以上内件铸件成形。


工作条件:

1、本型泵可输送清水或物理化学性质类似于清水的液体;

2、液体温度:-15℃~+120℃

3、工作压力:最大工作压力<2.5MPa,即系统压力=入口压力+闭阀工作时的压力<2.5MPa;

4、周围环境的温度应低于40℃,相对湿度不超过95%;

5、输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊材质满足使用要求。

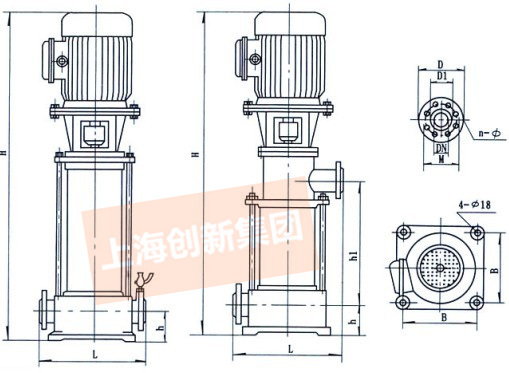

GDL系列立式多级管道离心泵安装尺寸图


型号H1LB
25GDL6000200
40GDL8060235
50GDL10060235
65GDL11060235
80GDL13042000
100GDL16052050
125GDL160500400
150GDL180600400


GDL系列立式多级管道离心泵安装说明

1、安装时管路重量不不应承受在泵上,否则易损环水泵;

2、泵瑟电机是整体结构,出厂时已由厂家校正,所以安装时无需调整,因此安装时十分方便;

3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物,(如石块、铁砂等)以免水泵运行时损还过流部件;

4、安装进必须拧紧地脚螺栓,且每间隔一事实上时段应对泵过行检查防止其松动,以免水泵起动时发生剧烈振动而影响的性能;

5、为了维修方便和使用安全,在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表,对于高扬程,为了防止水锤,还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故,从而确保水泵在最佳工况下运行,增长水泵的使用寿命;

6、泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象,以免影响水泵的吸入性能;

7、为不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装过滤器;

8、安装管路前转动水泵的转子部件,应无磨擦声或卡死现象,否则应将泵拆开检查原因。
